Krosowanie Przewodów

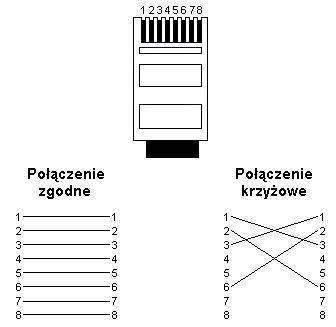

Do połączenia komputera z koncentratorem lub przełącznikiem stosuje się połączenie proste, czyli obie końcówki muszą być połączone wg standardu 568A lub 568B. Do połączenia dwóch komputerów bez koncentratora lub switcha stosuje się połączenie krzyżowe. Ten kabel charakteryzuje się tym że jedna końcówka jest podłączona wg standardu 568A a druga wg standardu 568B.

Kolejność przewodów wg standardu 568A

1. biało-zielony

2. zielony

3. biało-pomarańczowy

4. niebieski

5. biało-niebieski

6. pomarańczowy

7. biało-brązowy

8. brązowy

Kolejność przewodów wg standardu 568B

1. biało-pomarańczowy

2. pomarańczowy

3. biało-zielony

4. niebieski

5. biało-niebieski

6. zielony

7. biało-brązowy

8. brązowy
